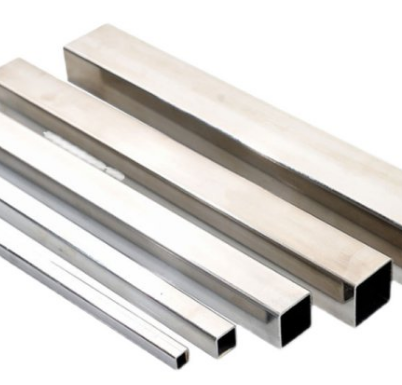

파이프 - 4각 파이프 규격 - 사각파이프 규격 (일반구조용 각관)

사각파이프는 아래와 같은 규격이 있습니다.
설계에 도움이 되길 바랍니다.

정사각관 SPSR

변의길이(mm)	두께 (mm)	단위중량(kg/m)	변의길이(mm)	두께 (mm)	단위중량(kg/m)
15x15	1.4	0.566	175X175	4.5	23.7
	1.6	0.616		6	31.1
19x19	1.4	0.733	200X200	6	35.8
	1.6	0.816		9	52.3
20x20	1.2	0.679		12	67.9
	1.6	0.872	250X250	6	45.2
25x25	1.2	0.867		9	66.5
	1.6	1.12		12	86.8
30x30	1.2	1.06		16	112.4
	1.6	1.38	300X300	6	54.7
40X40	1.6	1.88		9	80.6
	2.3	2.62		12	106
50X50	1.6	2.38		16	138
	2.3	3.34		19	160
	3.2		350X350	6	64.1
60X60	1.6	2.88		9	94.7
	2.3	4.06		12	124
	3.2	5.5		16	163
75X75	2.3	5.14		19	190
	3.2	7.01	400X400	9	109
90X90	2.3	6.23		12	143
	3.2	8.51		16	188
100X100	2.3	6.95		19	220
	3.2	9.51		22	251
	4	11.7	450X450	12	160
	4.5	13.1		16	209
125X125	3.2	12		19	250
	4.5	16.6		22	286
	5	18.3	500X500	12	181
	6	21.7		16	238
150X150	4.5	20.1		19	280
	5	22.3		22	320
	6	26.4





직사각관 SPSR

변의길이(mm)	두께 (mm)	단위중량(kg/m)	변의길이(mm)	두께 (mm)	단위중량(kg/m)
30X20	1.6	1.16	100X75	2.3	6.05
	2.3	1.53		3.2	8.26
	3.2	1.98		4.5	11.3
40X20	1.6	1.41		6	14.6
	2.3	1.73	125X75	2.3	6.95
	3.2	2.47		3.2	9.52
50X30	1.6	1.88		4.5	13.1
	2.3	2.62		6	17
	3.2	3.49	150X50	2.3	6.95
	4.5	4.61		3.2	9.53
60X30	1.6	2.13		4.5	13.1
	2.3	2.98		6	17
	3.2	3.99	150X75	3.2	10.8
60X40	1.6	2.38		4.5	14.9
	2.3	3.34		6	19.34
	3.2	4.5	150X100	3.2	12
75X45	1.6	2.88		4.5	16.6
	2.3	4.06		6	21.7
	3.2	5.5		9	31.1
	4.5	7.43	200X100	4.5	20.1
75X50	1.6	3.01		6	26.4
	2.3	4.24		9	38.2
	3.2	5.75	300X200	6	45.2
100X50	2.3	5.14		9	66.5
	3.2	7.01		12	86.8
	4.5	9.55	400X200	6	54.7
	6	12.3		9	80.6
				12	106
