구름 베어링 호칭 번호로 규격 알아보기

베어링은 여러 종류가 있지만 그중 가장 많이 사용하는 단열 깊은홈 베어링에 대해서 알아보자.
설계에서 가장 많이 사용하면서도 가장 많이 번호가 뭔지 제대로 모르는 사람이 많은 항목이기도 하다.

아래는 6003 베어링에 대한 설명을 풀어서 이해하기 쉽도록 만든 표다.



6	0	0	3
형식 번호	치수 계열	안쪽 지름 번호(세번째 네번째 숫자)
1 : 자동 조심 볼 베어링 2 : 스러스트 자동 조심 롤러 베어링 3 : 테이퍼롤러 베어링 5 : 평면자리 스러스트 볼 베어링 6 : 단열 깊은 홈 볼 베어링 7 : 단열 앵귤러 볼 베어링 N : 단열 원통 롤러 베어링 NA : 니들 롤러 베어링	0, 1 : 특별 경하중형 2 : 경하중형 3 : 중간 하중형 4 : 중 하중형	* 아래 표 참조



• 안지름 치수표

안지름 번호	안지름 치수 (mm)	안지름 번호	안지름 치수 (mm)	안지름 번호	안지름 치수 (mm)	안지름 번호	안지름 치수 (mm)
1	1	6	30	22	110	72	360
2	2	/32	32	24	120	76	380
3	3	07	35	26	130	80	400
4	4	08	40	28	140	84	420
5	5	09	45	30	150	88	440
6	9	10	50	32	160	92	460
7	7	11	55	34	170	96	480
8	8	12	60	36	180	/500	500
9	9	13	65	38	190	/530	530
00	10	14	70	40	200	/560	560
01	12	15	75	44	220	/600	600
02	15	16	80	48	240	/630	630
03	17	17	85	52	260	/670	670
04	20	18	90	56	280	/710	710
/22	22	19	95	60	300	/750	750
05	25	20	100	64	320	/800	800
/28	28	21	105	68	340	/850	850

아래 내용만 외우면 머리 아픈 도표를 굳이 안봐도 사용된 베어링 크기를 알 수 있다.

회사 주소 외우는 것보다 간단하니 꼭 외우도록하자.

베어링 안지름 번호 설명

1 ~ 9까지는 그 숫자가 베어링의 안지름이다.

00은 10, 01은 12, 02는 15, 03은 17이다.

04부터는 5를 곱하여 나온 숫자가 안지름이다.

/숫자의 베어링은 숫자가 안지름이다.

---

TEST

6008C2P6

60 - 베어링 계열 번호 (단열 깊은 홈 베어링) 08 - 안지름 번호 (40mm) C2 - 틈새 기호 (C2 틈새) P6 - 등급기호 (6급)

6012ZNR

60 - 베어링 계열 번호 (단열 깊은 홈 베어링) 12 - 안지름 번호 (60mm) Z - 실드 기호 (편측) NR - 궤도륜 형식 번호

6002ZZ

60 - 베어링 계열 번호 (단열 깊은 홈 베어링) 02 - 안지름 번호 (15mm) ZZ - 실드기호 (양쪽)

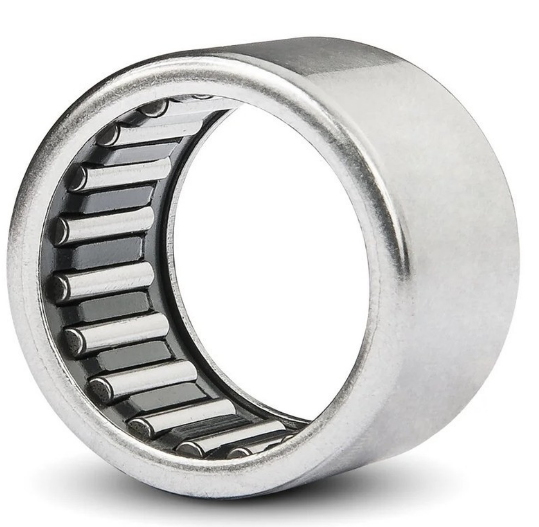

NA4916V

NA49 - 베어링 계열 번호 (니들 롤러 베어링, 치수계열 49) 16 – 안지름 번호 (80mm) V – 리테이너 기호 (리테이너 없음) * 뜬금 없지만 가끔 이런 문제가 나올 때가 있다.

---

베어링 번호 뒤에 붙는 번호 중 무기호, Z, ZZ가 있는데 이것은 간단하게 베어링이 겉에서 봤을 때 볼이 보이냐 안보이냐를 구분하는 기호다. ZZ가 붙은 베어링은 베어링 실드가 양쪽에 있는 것을 뜻하고, Z가 하나만 있는 것은 한쪽만 있는 것이다.

베어링 기호 뒤에 아무 것도 없을 경우에는 볼이 노출되는 경우인데 소경 베어링이나, 먼지가 날리는 곳에서는 실드가 있는 베어링을 선정하는 것이 좋다.

베어링 안지름이 큰 경우나, 볼에 구리스나 기름을 자주 공급해 줘야 하는 곳에서는 실드가 없는 제품을 사용하는 것이 좋다.

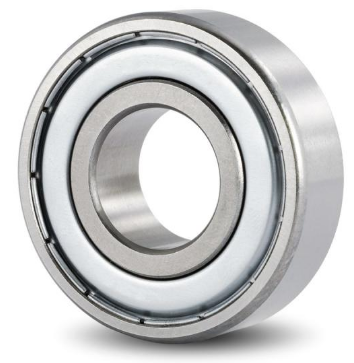

6003ZZ

[ 6003ZZ ] 양쪽 실드형



6003

[ 6003 ] 실드 없는 베어링
