캐드 - 블록 이름 변경

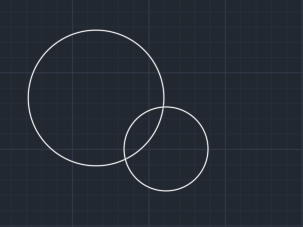

캐드 1에서 블록의 이름을 TEST-01로 주었다.

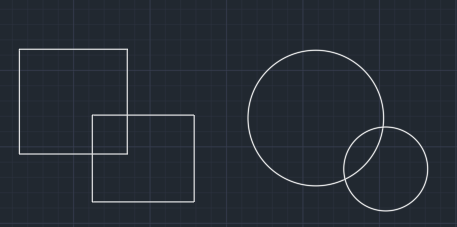

캐드 2에서도 블록의 이름을 TEST-01로 주었다.

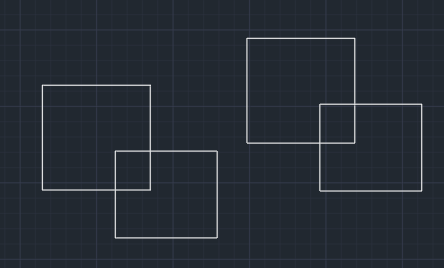

이런 경우에 캐드 1에 있는 이미지를 캐드 2에 붙여 넣기를 하면 아주 골치 아픈 현상이 일어난다. 바로 캐드 1에서 그렸던 이미지가 캐드 2에 있는 사각형 이미지로 변해버린다. 아래 그림처럼 그냥 묻지도 따지지도 않고 그냥 변해서 붙어 버린다.





이렇게 블록이름이 같아서 이미지가 변해 버릴 때에는 블록 이름을 다르게 해야한다. 우선 캐드 1번의 원그림에 붙여 놓은 블록 이름을 변경하도록 하자.

---

1. STEP

A. 블록을 두번 따닥 클릭하여 이름을 확인한다. (이름을 기억하기 힘들다면 복사하면 된다.)



2. STEP.

A. 'RENAME' (입력)

B. 객체 목록에서 '블록' 선택

C. 항목에서 원하는 블록 이름 선택
    - 이전 이름에 '블록 이름 입력' (항목에서 마우스로 클릭하거나 이름을 붙여 넣으면 바로 선택된다.

D. 바꿀 이름을 넣고 확인을 누르면 변경이 완료된다.



블록 이름을 변경했을 경우 위처럼 중복되지 않으면서 서로 다른 블록 이름으로 저장된다.





그럼.. 즐거운 퇴근을 위하여~
