기계 요소 - 핀의 종류와 용도



기계요소에서 핀의 역할

기계 요소에서 핀은 다양한 역할을 수행합니다.

- 정렬: 핀은 부품이나 구성 요소를 정확히 정렬하고 위치시키는 데 사용됩니다.
- 고정: 핀은 부품을 고정하고 미끄러짐을 방지하여 부품의 상대적인 위치를 유지합니다.
- 회전 제어: 회전하는 요소를 제어하기 위해 핀이 사용됩니다.
- 전달: 핀은 힘, 운동, 또는 기타 기계적 특성을 다른 부품에 전달하는 데 사용됩니다.
- 분리: 어떤 상황에서는 부품을 분리할 수 있도록 핀을 사용합니다.
- 조립 용이성: 핀은 부품을 조립하고 분해할 때 편의성을 제공합니다.

이러한 역할들은 기계 요소에서 핀의 중요성을 강조하며, 정확한 기능과 안정성을 유지하는 데 도움이 됩니다.

핀 종류	특징	용도
평행핀	끝 모양에 따라 45도 모따기인 A형과 평형인 B형이 있으며, 용도는 위치 결정이나 막대의 연결용으로 사용한다.	키의 대용으로 사용
테이퍼핀	보통 1/50의 테이퍼를 가진 것으로 끝이 갈라진 것과 갈라지지 않은 것이 있다. 작은쪽의 지름을 호칭지름으로 한다.	작은 축을 핸들에 고정할 때 사용
분할핀	한쪽 끝이 두 가닥으로 나위어진 핀으로 나사및 너트의 이완 방지나 축에 끼워진 부품이 빠지는 것을 막고, 핀을 넣은 뒤끝을 벌려 늦춰지는 것을 방지한다.	코터가 빠져나오는 것을 막는데 사용
스프링핀	세로 방향으로 갈라져있으므로 바깥지름보다 작은 구멍에도 끼워 놓고, 스프링의 작용을 할 수 있도록 하여 기계 부품을 결합하는데 사용한다.	부품의 위치 결정을 하는데 사용



---

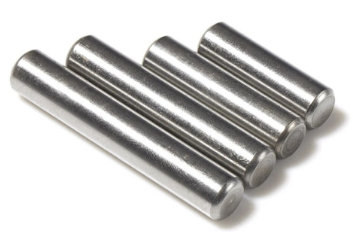

평행핀

평행핀

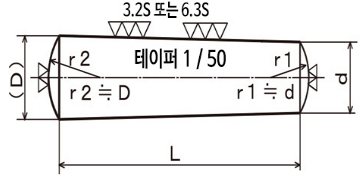

테이퍼핀

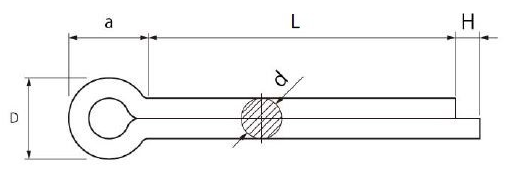

분할핀

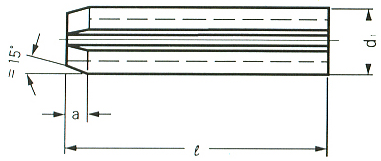

스프링핀

스프링핀

---

[예상 문제]

1. 작은 쪽의 지름을 호칭지름으로 나타내는 핀은?
① 평행핀 A형
② 평행핀 B형
③ 분할 핀
● 테이퍼 핀

2. 다음 중 분할 핀에 관한 설명으로 틀린 것은?
① 핀 한쪽 끝이 두 갈래로 되어 있다.
② 너트의 풀림 방지에 사용된다.
③ 축에 끼워진 부품이 빠지는 것을 방지하는데 사용된다.
● 테이퍼 핀의 일종이다.

3. 핀의 용도 중 틀린 것은?
① 2개 이상의 부품을 결합하는데 사용
② 나사 및 너트의 이완 방지
③ 분해 조립할 부품의 위치 결정
● 분해가 필요 없는 곳의 영구 결합

4. 테이퍼 핀의 테이퍼와 호칭 표시는?
① 1/100-큰 쪽의 지름
● 1/50-작은 쪽의 지름
③ 1/50-큰 쪽의 지름
④ 1/100-작은 쪽의 지름

5. 테이퍼 핀(taper pin)의 호칭 직경으로 바른 것은?
① 핀의 굵은 쪽 직경
● 핀의 가는 쪽 직경
③ 핀의 중간 직경
④ 핀 길이 1/2지점의 직경

6. 다음 중 핀(Pin)의 용도가 아닌 것은?
① 핸들과 축의 고정
② 너트의 풀림 방지
● 볼트의 마모 방지
④ 분해 조립할 때 조립할 부품의 위치결정

7. 스플릿 테이퍼 핀의 테이퍼 값은?
① 1/20
② 1/25
● 1/50
④ 1/100

8. 테이퍼 핀의 호칭지름을 표시하는 부분은?
● 가는 부분의 지름
② 굵은 부분의 지름
③ 가는 쪽에서 전체길이의 1/3이 되는 부분의 지름
④ 굵은 쪽에서 전체길이의 1/3이 되는 부분의 지름

9. 테이퍼 핀의 호칭 지름은 표시하는 부분은?
① 핀의 큰 쪽 지름
● 핀의 작은 쪽 지름
③ 핀의 중간 부분 지름
④ 핀의 작은 쪽 지름에서 전체의 1/3 되는 부분

10. 테이터핀에 대한 설명으로 옳은 것은?
● 보통 1/50의 테이퍼를 가지며 호칭지름은 작은 쪽의 지름으로 표시한다.
② 보통 1/200의 테이퍼를 가지며 호칭지름은 작은 쪽의 지름으로 표시한다.
③ 보통 1/50의 테이퍼를 가지며 호칭지름은 큰 쪽의 지름으로 표시한다.
④ 보통 1/100의 테이퍼를 가지며 호칭지름은 가운데 부분의 지름으로 표시한다.

11. 일반적으로 테이퍼 핀의 테이퍼 값은?
① 1/20
② 1/30
③ 1/40
● 1/50

12. 핀(pin)의 종류에 대한 설명으로 불린 것은?
③테이퍼 핀은 보통 1/50 정도의 테이퍼를 가지며, 축에 보스를 고정시킬 때 사용할 수 있다.
② 평행핀은 분해 조립하는 부품의 맞춤면의 관계 위치를 일정하게 할 필요가 있을 때 주로 사용된다.
③ 분할핀은 한쪽 끝이 2가닥으로 갈라진 핀으로 축에 끼워진 부품이 빠지는 것을 막는데 사용할 수 있다.
● 스프링 핀은 2개의 봉을 연결하기 위해 구멍에 수직으로 판을 끼워 2개의 봉이 상대각운동을 할 수 있도록 연결한 것이다.

13. 테이퍼 핀의 테이퍼 값과 호칭지름을 나타내는 부분은?
① 1/100, 큰 부분의 지름
② 1/100, 작은 부분의 지름
③ 1/50, 큰 부분의 지름
● 1/50, 작은 부분의 지름

14. 분할핀에 관한 설명이 아닌 것은?
● 데이터 핀의 일종이다.
② 너트의 물림을 방지하는데 사용된다.
③핀 한쪽 끝이 두 갈래로 되어 있다.
③축에 끼워진 부품의 빠짐을 방지하는데 사용된다.

15. 나사 및 너트의 이완을 방지하기 위하여 주로 사용되는 편은?
①테이퍼 핀
②평행핀
③ 스프링 핀
● 분할핀
