어려운 도표는 뒤로 하고 간단하게만 외워요.
- 각 볼트의 머리(k)는 볼트 호칭 숫자와 같다. 예) M6 bolt의 머리 깊이는 6mm.
- 각 볼트의 렌치 규격은 볼트 호칭 숫자에서 한 단계 낮은 mm 렌치를 사용한다. 예) M6 볼트의 렌치는 5mm 렌치.

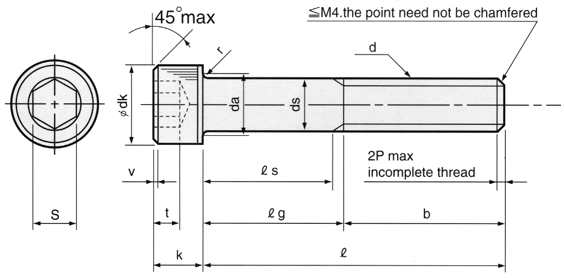

나사 호칭(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
나사 피치(p) | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | 2.0 | 2.5 | 2.5 | 2.5 | 3.0 | |
b | 참고 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
dk | 최대(기준 치수)(1) | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
최대(2) | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 | 21.33 | 24.33 | 27.33 | 30.33 | 33.39 | 36.39 | |
최소 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 23.67 | 29.67 | 32.61 | 35.61 | |
da | 최대 | 3.60 | 4.70 | 5.70 | 6.80 | 9.20 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 |
ds | 최대(기준 치수) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
최소 | 2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
k | 최대(기준 치수) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
최소 | 2.86 | 3.82 | 4.82 | 5.70 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | |
r | 최소 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
S | 호칭(기준 치수) | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | 10.0 | 12.0 | 14.0 | 14.0 | 17.0 | 17.0 | 19.0 |
최대 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | 12.212 | 14.212 | 14.212 | 17.23 | 17.23 | 19.275 | |
최소 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | 14.032 | 14.032 | 17.05 | 17.05 | 19.065 | |
t | 최소 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
v | 최대 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 |
예시
- M10 x 1.5 x 50은 나사산 지름이 10mm, 나사산 피치가 1.5mm, 볼트 길이가 50mm인 육각렌치볼트를 의미합니다.
주의사항
- 육각렌치볼트를 선택할 때는 볼트의 용도, 재질, 크기, 나사산 피치 등을 고려해야 합니다.
출처
- 미스미
- 구글 검색
참고
- 육각렌치볼트는 다양한 재질로 제조됩니다. 일반적으로 탄소강, 스테인리스강, 황동, 알루미늄 등이 사용됩니다.
