기계 제도 선의 종류 - 선과 선이 겹칠 때 우선 순위

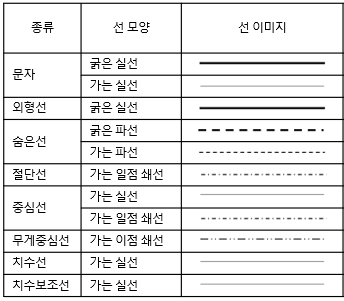

종류	선 모양	굵은 실선	가는 실선	굵은 파선, 가는 파선	가는 일점 쇄선	가는 이점 쇄선
문자	굵은 실선	O
	가는 실선		O
외형선	굵은 실선	O
숨은선	굵은 파선			O
	가는 파선			O
절단선	가는 일점 쇄선				O
중심선	가는 실선		O
	가는 일점 쇄선				O
무게중심선	가는 이점 쇄선					O
치수선	가는 실선		O
치수보조선	가는 실선		O

2종류의 선이 같은 장소에 겹칠 때 선의 우선순위

문자, 기호 > 외형선 > 숨은선 > 절단선 > 중심선 > 무게 중심선 > 치수 보조선

굵은 실선

가는 실선

굵은 파선

가는 파선

가는 일점 쇄선

가는 이점 쇄선

기계 제도 선의 종류

---

> 예상 문제

01. 다음 중 2종류 이상의 선이 같은 장소에서 겹칠 때 가장 우선되는 선은?
① 무게 중심선
② 치수선
● 외형선
④ 치수 보조선

02. 다음 중 여러 선이 같은 장소에서 겹치게 될 경우 가장 우선되는 선은?
① 중심선
● 외형선
③ 절단선
④ 무게 중심선

03. 다음 중 선과 선이 겹칠 때 가장 우선적으로 그려야 할 선은 어느 것인가?
① 숨은선
● 외형선
③ 중심선
④ 치수보조선

04. 도면에서 2종류 이상의 선이 같은 장소에 겹치게 될 경우 선의 우선순위로 맞는 것은?
● 외형선, 숨은선, 절단선, 중심선, 무게중심선
② 외형선, 중심선, 절단선, 숨은선, 무게중심선
③ 외형선, 중심선, 숨은선, 무게중심선, 절단선
④ 외형선, 절단선, 숨은선, 무게중심선, 중심선

05. 다음 중 한 도면에서 두 종류의 선이 같은 장소에서 겹치게 될 때에 가장 우선 되는 선은?
① 해칭선
② 치수선
③ 숨은선
● 외형선

06. 도면에 두 종류 이상의 선이 같은 장소에 겹치는 경우 우선순위가 맞는 것은?
● 외형선 절단선→ 중심선 → 치수보조선
② 외형선 → 중심선 → 절단선→ 무게중심선
③ 숨은선 → 중심선 → 절단선 → 치수보조선
④ 외형선→ 중심선→ 절단선→ 치수보조선

07. 다음 중 완성된 도면에서 서로 겹치는 경우 가장 우선적으로 나타내야 하는 것은?
① 절단선
② 숨은선
● 치수선
④ 중심선

08. 제작도면을 그릴 때 서로 겹치는 경우 가장 우선적으로 나타내야 하는 것은?
① 중심선
② 절단선
● 숫자와 기호
④ 치수보조선

09. 도면에서 2종류 이상의 선이 같은 장소에서 중복될 경우 선의 우선순위로 옳은 것은?
① 숨은선→외형선→절단선→중심선→무게중심선→치수보조선
● 외형선→ 숨은선→절단선→중심선→무게중심선→치수보조선
③ 중심선→외형선→숨은선→절단선→무게중심선→치수보조선
④ 무게중심선→치수보조선→외형선→숨은선→절단선→중심선

10. 다음 중 도면에서 2종류 이상의 선이 같은 장소에서 중복되는 경우 최우선으로 나타내는 것은?
① 치수보조선
② 숨은선
③ 절단선
● 외형선

11. 한 도면에 두 종류 이상의 선이 같은 장소에서 겹치는 경우 우선순위가 높은 것부터 올바르게 나열한 것은?
● 외형선, 숨은선, 중심선, 치수 보조선
② 외형선, 해칭선, 중심선, 절단선
③ 해창선, 숨은선, 중심선, 치수 보조선
④ 외형선, 치수 보조선, 중심선, 숨은선

12. 한 도면에 두 종류 이상의 선이 같은 장송서 겹치는 경우 우선순위가 높은 것부터 올바르게 나열한 것은?
● ① 외형선, ②숨은선, ③중심선, ③치수 보조선
② ① 외형선, ②해칭선, ③ 중심선, ④ 절단선
③ ①해칭선, ②숨은선, ③ 중심선, ④치수 보조선
④ ①외형선, ②치수 보조선, ③중심선 ④ 숨은선

13. 2종류 이상의 선이 같은 장소에서 중복될 경우에 다음 중 가장 우선되는 선의 종류는?
① 치수선
② 무게 중심선
③ 치수 보조선
● 절단선

14. 도면에서 서로 겹치는 경우 가장 우선적으로 나타내야 하는 것은?
① 치수보조선
② 중심선
③ 절단선
●기호

15. 다음 중 한 도면에서 두 종류 이상의 선이 같은 장소에 겹치는 경우 가장 우선적으로 그려야 할 선은?
● 숨은선
② 무게 중심선
③ 절단선
④ 중심선

16. 도면 작성 시 선이 한 장소에 겹쳐서 그려야 할 경우 나타내야 할 우선 순위로 옳은 것은?
● 외형선 > 숨은선> 중심선 > 무게 중심선 >치수선
② 외형선 > 중심선 > 무게 중심선 > 치수선>숨은선
③ 중심선 > 무게 중심선>치수선> 외형선 > 숨은선
④ 중심선>치수선>외형선 >숨은선> 무게 중심선

17. 도면 제작과정에서 다음과 같은 선들이 같은 장소에 겹치는 경우 가장 우선시 하여 나타내야 하는 것은?
① 절단선
② 중심선
● 숨은선
④ 치수선

18. 다음 중 2종류 이상의 선이 같은 장소에서 중복될 경우 가장 우선되는 선의 종류는?
① 중심선
● 절단선
③ 치수 보조선
④ 무게 중심선

19. 제작 도면으로 사용할 도면의 같은 장소에 숫자와 여러 종류의 선이 겹치게 될 때 가장 우선 되는 것은?
① 해칭선
② 치수선
③ 숨은선
● 숫자

20. 제작 도면으로 완성된 도면에서 문자, 선 등이 겹칠 때 우선순위로 맞는 것은?
① 외형선 → 숨은선→ 중심선 → 숫자, 문자
● 숫자, 문자→ 외형선→ 숨은선→ 중심선
③ 외형선→ 숫자, 문자→ 중심선 → 숨은선
④ 숫자, 문자 숨은선→ 외형선 → 중심선

21. 도면에서 2종류 이상의 선이 같은 장소에서 중복될 경우 우선순위에 따라 선을 그리는 순서로 맞는 것은?
① 외형선, 절단선, 숨은선, 중심선
● 외형선, 숨은선, 절단선, 중심선
③ 외형선, 무게중심선, 중심선, 치수보조선
④ 외형선, 중심선, 절단선, 치수보조선

22. 도면에 사용되는 선, 문자가 겹치는 경우에 투상선의 우선 적용되는 순위로 맞는 것은?
● 문자 외형선 → 중심선→ 치수선
② 외형선 → 문자→ 중심선 → 숨은선
③ 문자→ 숨은선 → 외형선→ 중심선
④ 중심선 → 파단선→ 문자→ 치수보조선

23. 다음 중 한 도면에서 두 종류 이상의 선이 같은 장소에 겹치는 경우 가장 우선적으로 그려야할 선은?
● 숨은선
② 무게 중심선
③ 절단선
④ 중심선

24. 다음 중 2종류 이상의 선이 같은 장소에 겹칠 때 가장 우선되는 선은?
① 무게 중심선
② 치수선
● 외형선
④ 치수 보조선
